一 方案概述

随着中国电网建设的深入，电力机房数量不断增加，电网电力配网结构也日趋复杂。为保证电力系统的安全运行，除对电力机房门进行上锁管控之外，机房内各种电力设备也提出了单独上锁的需求，但由于机房内需单独上锁的设备数量众多，使用独立型联网智能锁虽能满足上锁管控需求，却需要投入更多大量的资金、以及及管理维护成本，因此独立联网型智能锁对机房内设备单独上锁的方案并没有得到有效推广。

针对上述问题，我司（深圳市创想网络系统有限公司）我司从建议运营成本，多业务管控、智能管理程度等多方面综合考虑，提出了一种全新的电力机房设备上锁解决方案。方案基于我司独立知识产权独创的智能蓝牙挂锁管理系统实现，系统主要由管理平台（配套微信小程序）、数字及控制终端（即DTCU网关）、智能蓝牙挂锁三部分组成。

智能蓝牙挂锁平时处于休眠状态，按预设间隔定时唤醒后通过蓝牙自动连接方式与DTCU网关连接并上报数据，随时上报数据包括告警数据、开关锁请求、锁电量等，锁休眠按键解除后上报开关锁请求及传递开锁指令。

DTCU网关在10-15m范围内，可通过蓝牙连接方式同时管控理多把蓝牙锁的开关，并通过4G Cat.1或LAN方式将数据上报至管理平台。管理平台可远程查询蓝牙锁使用记录、锁状态、报警情况等信息。

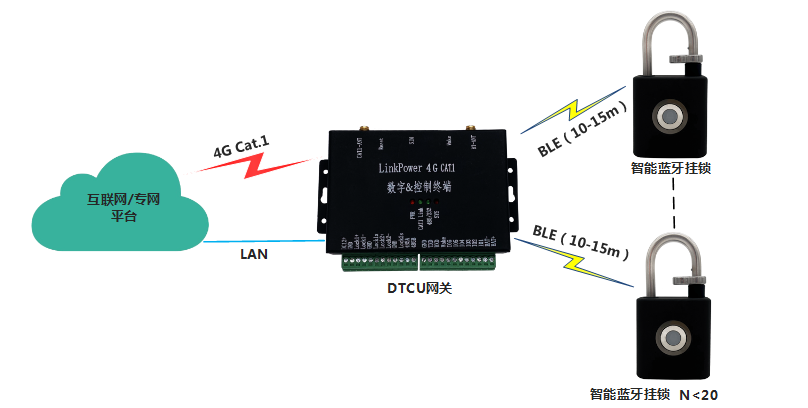

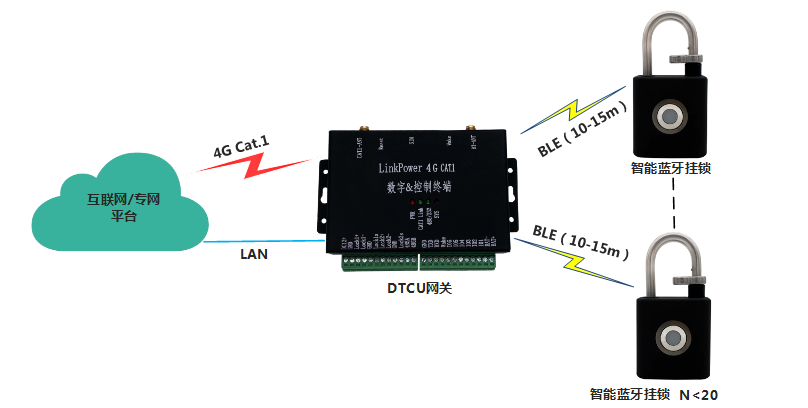

二  系统架构

三  系统性能

1.远程开锁：智能蓝牙挂锁唤醒后与DTCU网关自动连接，DTCU网关与管理平台通过4G Cat.1网络通信，鉴权通过获得开锁密钥后传输至特定的智能蓝牙锁，即可自动开锁。

2.多锁控制：一个DTCU网关可同时控制多把智能蓝牙锁，默认20把。

3.智能管理：不同的用户设置不同的开锁权限、实现人锁对应管理，直观查看锁状态，开、关锁时间，锁归属的DTCU的位置，设备电量等信息。

4.状态监控：在开关锁时上报每一把锁的开闭状态、电池电量等信息。

5.定时上报：定时收集锁工作数据：信号强度、开闭状态、电池电量、锁位置等，发送平台。

6.异常上报：上报、提示锁异常状态、锁位置，结合开闭锁记录等，提高升故障处理效率。

7.撬锁检测及告警：即时检测锁梁状况，一旦被撬、锁自我唤醒并上报告警。

8.剪断检测及告警：即时检测锁梁链接状况，一旦锁梁被剪断、锁自我唤醒并上报告警。

9.作业管理：用户可特别订制作业管理系统，与锁开关控制及状态检测信息结合，执行经录入审批的开锁作业，有效管理维护施工人员的工作。

四  产品介绍

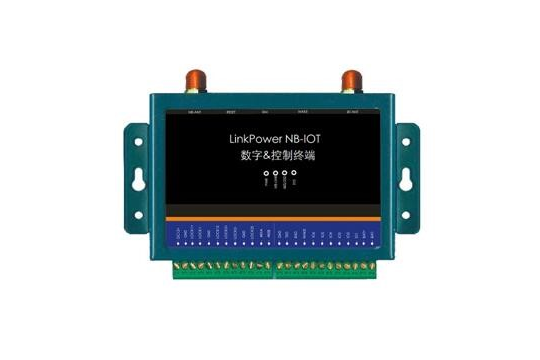

4.1  DTCU网关

产品特点

1.  标准的RS232/RS485通讯接口（选择一种），波特率从4800到230400bps可选；

2.  稳定可靠的智能网关远程网络透传（标准型：4G Cat.1；定制型：有线网络传输）；

3.  提供１～4路隔离的数/模拟量采集Ｉ/Ｏ,1～2 路隔离的数/模拟量输出I/O；

4.  支持 TCP Server/TCP Client/UDP Client/UDP Server/Httpd Client协议；

5.  多用途蓝牙：支持低功耗蓝牙4.2/5.0协议，作为控制、采集和配置使用；

6.  支持自定义心跳包机制，注册包机制，保证链接的可靠性；

7.  支持本地／远程配置及管理；

8.  提供两组传感器控制端口，作为网络内的受控设备（智能门柜锁、阀门、AI联动摄像机等）的具备驱动能力的控制单元。

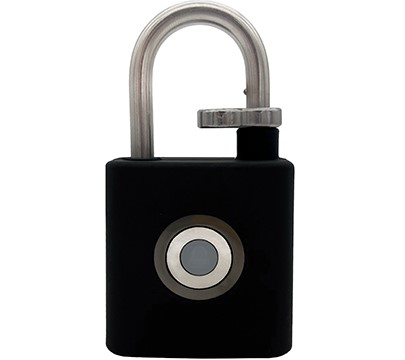

4.2 组网型 智能蓝牙挂锁

1.缺电外部应急供电告警：蓝牙挂锁的内部电池剩余电量少于15%或20%万一没电时，可上报，请求替换通过锁身的外部供电口进行应急供电；

2.防拆防盗：特殊的防拆卸结构，仅在挂锁正常打开后，方可由专门人员拆卸；

3.适应性：工业防尘防爆设计，适合室内外不同使用场景，不同直径和长度锁梁可订制；

4.高等级防护及材质：采用严密防水措施（IP65）和高强度合金材质；

5.锁身电镀工艺：采用高精度电镀铬工艺，表面电镀72小时盐雾测试，抗压耐腐蚀。

6. 定时上报：定时自动唤醒,上报开闭状态、电池电量等信息。

7.锁梁剪断及撬锁检测及告警：即时检测锁梁状况，一旦被撬或剪断，锁自我唤醒并上报告警。
