电力柜智能上锁解决方案

为了解决电网公司户外电力柜智能上锁管控问题，我司研发了4G Cat.1智能挂锁（以下简称智能挂锁）及其管理系统，采用智能挂锁对电能计量箱柜、配电柜等设施实施电子锁闭与监控，通过管理系统来完善相关的管理和控制，并满足电网公司各部门的安全防护和规范作业需要。

该产品可以最小成本实现对电网公司电能计量箱柜、配电柜等设施智能管理，不仅增加了计量用箱柜、配电柜等的安全防护能力，防止偷电、窃电，而且能够实时授权、监控箱柜等的开启、关闭状态并记录操作证据，加强对智能锁及其内哑资产的管理，进而管理到巡检工作人员工作，可望大大提高设施使用的安全性和员工的工作效率。

一、  智能挂锁及管理系统图示及说明

智能挂锁及管理系统主要由管理平台软件、微信小程序及具备远程及本地开锁功能的4G Cat.1智能挂锁三部分组成，实现权限管理、远程授权、异常报警、状态查询等功能，结合人员管理的开关门及告警信息统计分析，为维护工作提供优化支撑，实现精细化集中管理。

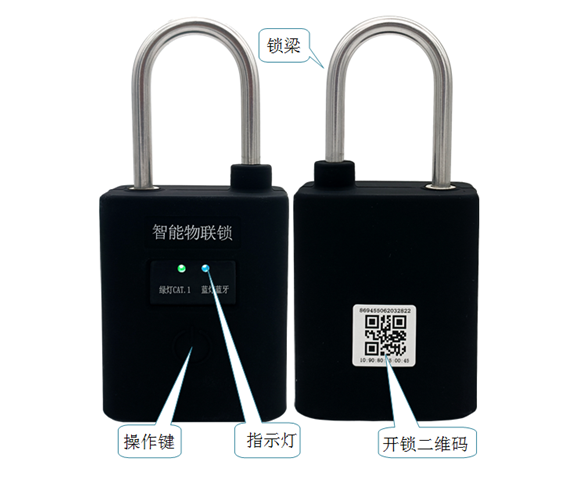

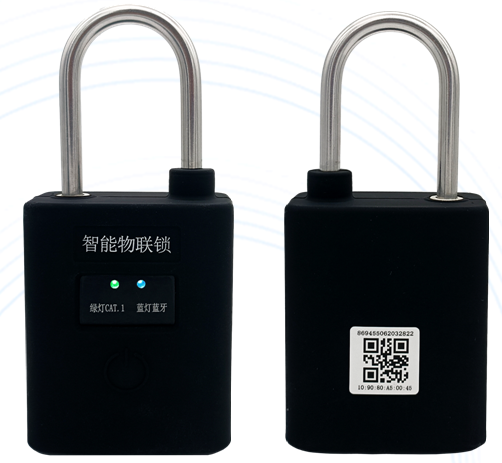

1.智能挂锁外形

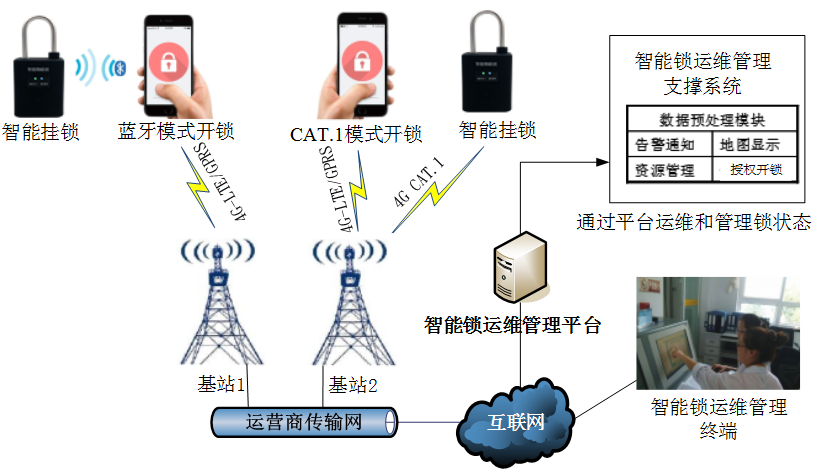

2、智能挂锁系统组网拓扑图

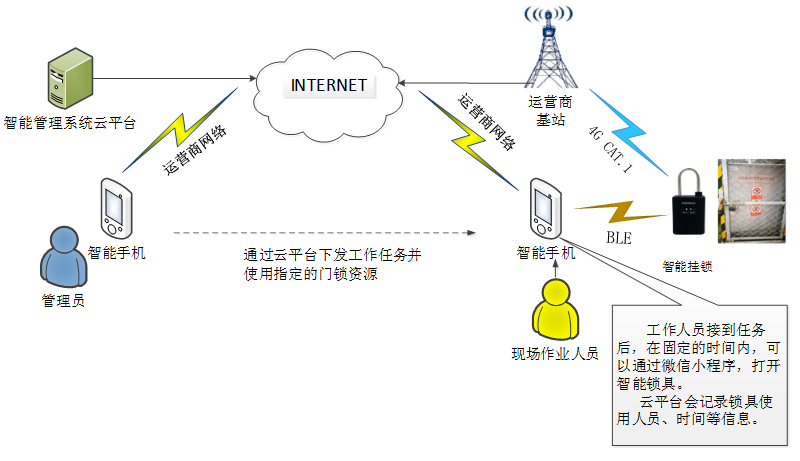

3、智能挂锁管理系统使用流程图

4、智能锁系统使用流程解析

1）工作人员通过智能手机微信小程序，扫码智能锁身上的二维码，上发平台开锁请求。

2）在锁工作在默认蓝牙开锁状态时，部署在云平台的智能锁平台收到请求后，进行申请人身份、时间、权限的核对认证，配合自身的加密程序，为工作人员生成唯一的开锁密钥，然后通过移动互联网，把内嵌蓝牙密钥的信息发给工作人员手机。工作人员通过手机上的微信小程序，经蓝牙连接相应的智能锁，在微信小程序上点击“开锁”后，即可本地打开智能锁，完成开锁。

3）在锁工作在远程开锁状态时（本地开锁模式与远程开锁模式通过按压锁身按钮切换），部署在云平台的智能锁平台收到请求后，进行申请人身份、时间、权限的核对认证，核对成功后将通过CAT.1网络直接向锁发送开锁指令，锁接收指令后执行远程开锁。

4）工作人员完成作业后，锁上智能挂锁，锁向平台以远程通信方式上报锁已关闭的信息（如预定时长为关锁，锁将向平台上报告警，并下发开锁人提醒关锁）。

5） 智能挂锁在设定的空闲时段进行休眠以节省电能，按压锁身按键进行唤醒。

6)智能挂锁在远程通信方式下，可接受平台的最新配置，如休眠参数、上报状态间隔等。

7）管理系统在锁遭到异常破坏时（如剪断锁梁、非法撬锁等），以及锁缺电时，可收到锁的即时告警上报，并提请有关管理人员即时处理。

二、  智能锁管理系统优势

1、平台统一管理：智能挂锁由（云）服务器管理所有锁具，开锁仅需授权完成、单锁唯一开锁码。

2、开锁权限管控：通过多种账号角色，给不同的用户设置不同的开锁权限，能有效区分开锁权限，保障被管理资源的安全，也能有效减少管理投入，使资源管理更规范。

3、手机微信小程序开锁：摒弃传统的机械锁结构，无需机械钥匙，人性化手机管理，可远程或本地开锁，不再担心钥匙管理的风险。

4、远程开锁/授权开锁：作业人员到达现场后，可以联系管理平台或管理人员直接进行远程开锁，或管理人员提前授权作业人员开锁权限，现场直接开锁；管理人员可实时远程查看锁的开启/关闭状态。

5、锁状态上报：锁具根据设定周期自动上报锁状态，以电子地图的方式显示每一把锁的状态，包括位置、电池电量等信息。

6、异常报警：在锁具遭到暴力破坏时（撬锁、锁梁剪断等），自动向后台发送报警信息。

7、数据追溯/维护管理：系统收集每一把锁的工作数据并生成报表，包括开/闭状态、电池状态、使用者等信息，生成报表保存在后台，管理人员可随时查阅。
